BT-Mate 微型无线超声轴力测量仪

1. 产品简介

BT-Mate微型无线超声轴力测量仪，基于声弹性原理，通过测量超声波在螺栓两断面间的传播时间来实现螺栓预紧力的精确测量。BT-Mate采用微型化设计，将超声测力的发波、回波处理及数据分析集成于35mm*50mm的圆柱空间内，通过WIFI或者蓝牙连接到分析手簿。BT-Mate可非常方便的在螺栓施拧过程中同步进行超声测力，可以对螺栓预紧力进行抽检，也可以非常方便的采用多个Mate模块构建短期的超声测力监测系统，

1.1产品概述

BT-Mate采用微型化设计，内嵌高速AD采样模块，内置600mA时电池，可实现超声纵波激发及高精度声时测量，如图1.1所示，配合无线手簿的超声轴力解算分析软件，实现预紧力精确测量，图1.2所示。

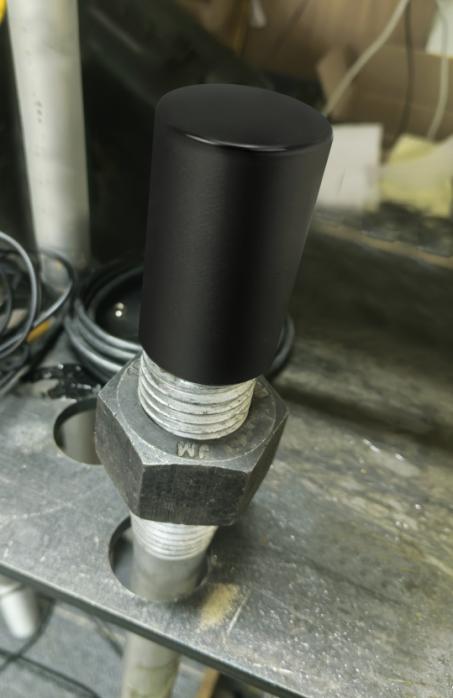

图1.1 BT-Mate外形图（螺栓上黑色圆柱）

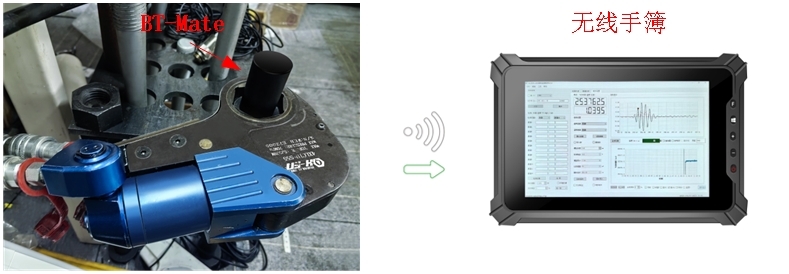

  图1.2 BT-Mate应用

1.2产品功能

Ø 1路超声实时测量通道，标配配 2 MHz超声传感器。

Ø 具备高精度温度测量通道，实现预紧力精确温度补偿。

1.3产品特点

Ø 超小型设计，仅35mm*50mm圆柱外形，可满足M36及以上螺栓施拧过程中同步超声测力。

Ø 大容量电池设计，满足2小时以上连续采集需要。

Ø 高保真硬件插值算法，实现50Ps声时分辨率

Ø 智能补偿算法，超声增益、比较阈值进行自动补偿，克服回波幅值波动造成的误差。

1.4应用场景

BT-Mate能够应用于风电机组、水电机组、核电机组、工程车辆、高铁飞机等各种应用高强度螺栓的施拧、检测和在线监测场合，发挥保障螺栓轴力满足设计要求、检验扭矩法施拧工艺、复检螺栓残余应力等多种作用，提高系统可靠性。

图1.3 超声轴力测量仪应用场合
