BT-1201TA 超声扭矩角度测量一体机

1. 系统概述

BT-1201TA 超声波预紧力测量仪包含超声测量主机和扭矩角度施拧工具两个部分，测量主机通过高速AD对超声波形进行采集处理，并计算出高精度声时，扭矩角度施拧工具，可以超声测力的同时，记录螺栓拧紧过程中的扭矩和角度。

1.1系统组成

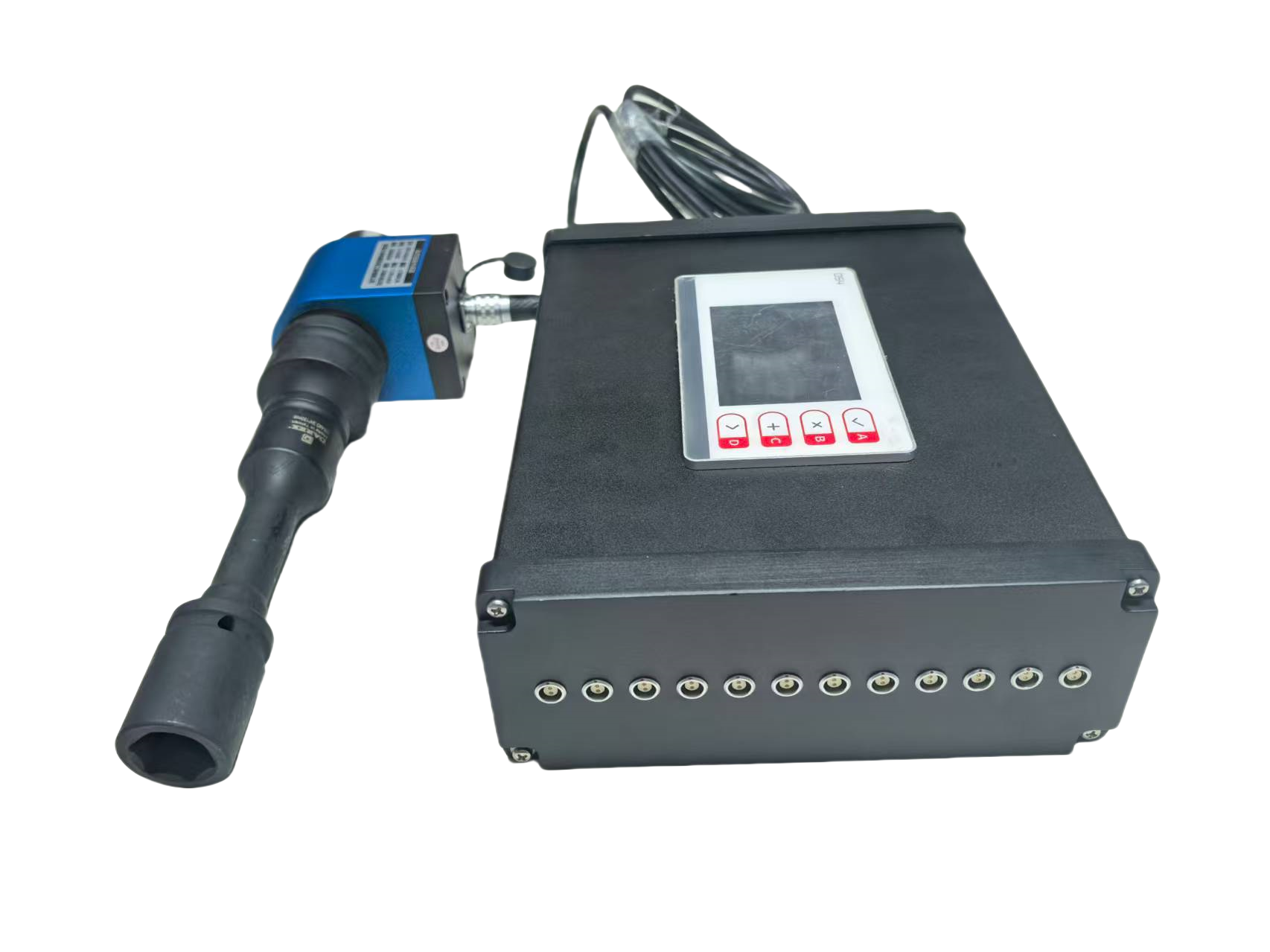

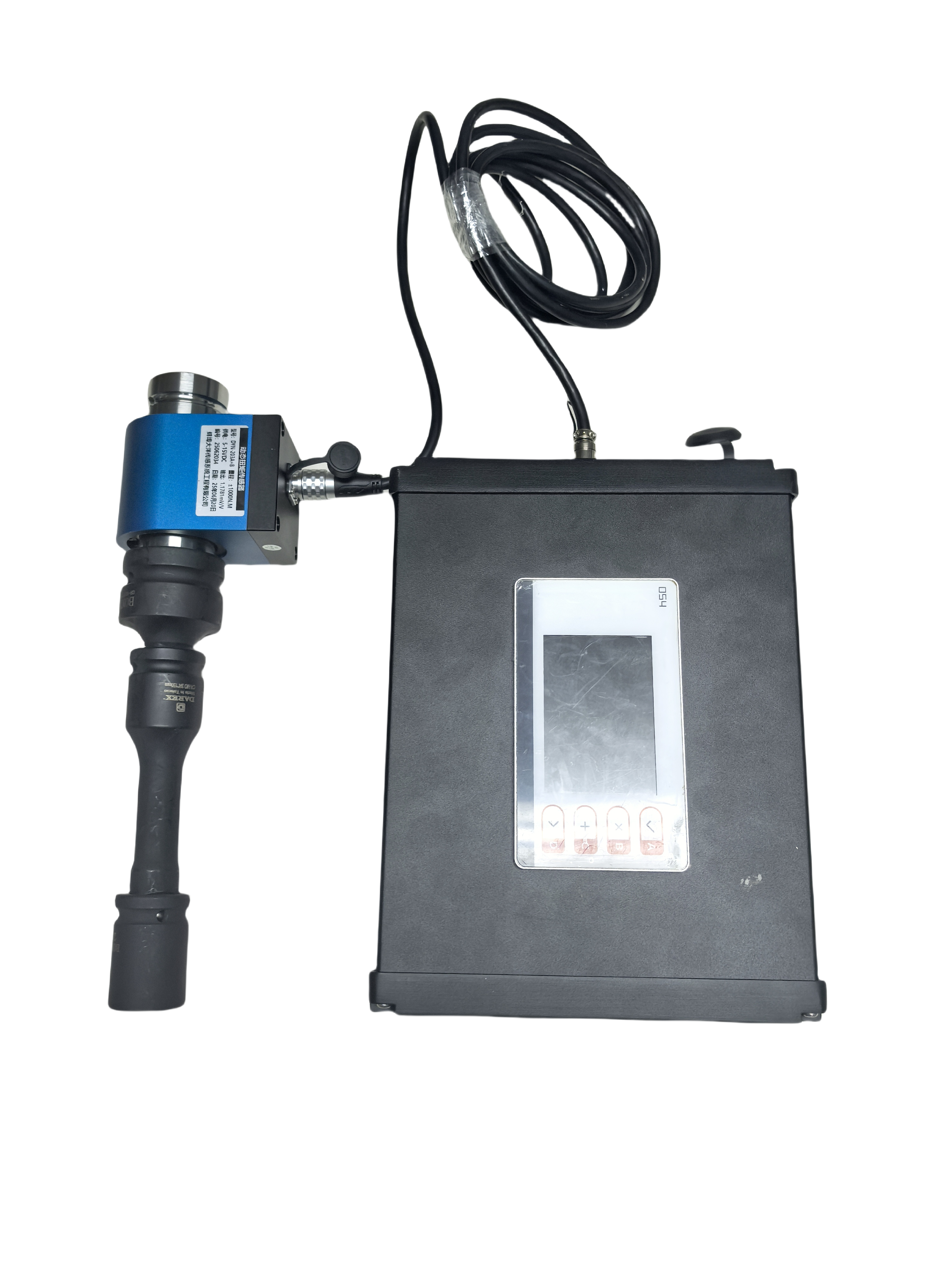

BT-1201TA 包含超声波预紧力测量主机、扭矩角度施拧工具。系统组成及拓扑结构如图1所示。测量主机通过有线屏蔽线连接螺栓进行超声测力，扭矩角度施拧工具同步记录施工过程中的扭矩角度，数据通过上位机控制采集软件进行处理，实时显示和存储。

1.2 主要参数

超声轴力测量主机基于声弹性原理，实现螺栓预紧力的精确测量，广泛应用于大型结构高强度螺栓施拧、复检和在线监测过程，如：风力发电机组法兰螺栓连接施工、复检、在线监测，水轮机组法兰螺栓连接施工、复检、在线监测。测量主机内嵌高速FPGA，高速AD采样模块，实现超声波激发及高精度声时测量，配合扭矩角度施拧工具可以对螺栓拧紧过程进行力、角度、扭矩的立体测量。

主要参数如表1所示。

表1 BT-1201TA超声波预紧力测量仪参数
