1. 产品概述：
HK-TR404卫星信号转发器融合了GPS、B1C、B1I、B3I卫星信号，具有卫星信号提纯处理后将卫星信号再生转发放大能力，并具备良好的环境适应能力。
2. 主要功能及技术指标：
2.1. 主要功能
Ø 支持GPS、B1C、B1I、B3I卫星信号提纯转发；
Ø 支持卫星信号强度调节功能；
Ø 支持单路卫星信号输出；
Ø 支持液晶面板显示衰减值的功能。
2.2. 主要技术指标
n 输出频率
Ø L1 ： 1575±1.024MHz；
Ø B1C： 1575±2 MHz；
Ø B1I： 1561±2.048MHz；
Ø B3I： 1268±10.23MHz。
n 其他指标
Ø 可调衰减： 31dB；
Ø 输出信号强度：-40dBm （最大增益时）；
Ø 噪声系数： ≤2；
Ø 输入前馈： +5V/＜200mA；
Ø 输出前馈： 0V（可增加前馈）。
Ø 天线型式： 宽方向性微带天线；
Ø 极化方式： 右旋圆极化；
Ø 中心频率最大方向轴比： ≤4dB；
Ø 驻波比： ≤2；
Ø 最大输入功率： 10W；
Ø 天线接口： TNC。
n 接收天线参数
Ø 天线型式： 宽方向性微带天线；
Ø 极化方式： 右旋圆极化；
Ø 中心频率最大方向轴比： ≤4dB；
Ø 驻波比： ≤2；
Ø LNA增益： 44±2dB；
Ø 天线接口： N；
Ø 相位中心： <2mm；
Ø 电压： 5V。
n 尺寸
285*200*100mm。（按照需求定制）
工作原理：
接收天线接收GPS、B1C、B1I、B3I卫星信号，经过天线内部LNA放大、滤波后通过射频电缆输入到放大器，放大器将各信号再次放大、滤波后，接收处理系统将GPS、B1C、B1I、B3I卫星信号提纯处理后，再将解析后的卫星信号变频、放大、合路，由发射天线将信号发射，使信号在覆盖范围内的卫星接收设备接收到卫星信号，实现实时定位、授时等功能测试。
转发器内部的电源模块将220V交流电压转换成放大器和接收天线所需的直流电源。

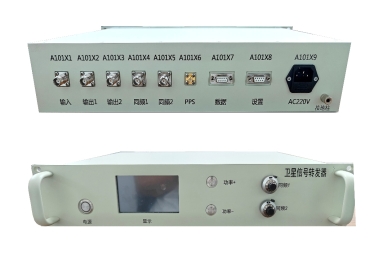

4. 安装说明
4.1. 接口
Ø 电源输入: 标准三芯电源接口/AC220V，50Hz；
Ø 信号输入: N-KF5；
Ø 发射信号输出口: J-TNC;
Ø 监控接口：DB9孔；
Ø 预留接口：DB9孔。
4.2. 整机安装
安装步骤：
将底座固定在室外空旷的环境下，然后将接收天线固定在底座上；
将电缆（N~TNC）连接到接收天线上，然后将电缆连接到转发器的输入端口；
将底座固定在室内空旷的环境下，然后将发射天线固定在底座上；
将电缆（TNC~TNC）连接到发射天线上，然后将电缆连接到转发器的输出端口；
可直接将卫星接收机的接收端口直接与转发器的输出端口连接；
将三芯电源线连接到转发器上，然后将插座与220V交流电源连接。
5.3 使用
5.1. 准备
Ø 使用前应先检查输入的电源是否在要求范围；
Ø 不得在超出工作温度（－20℃~＋55℃）的条件下操作使用；
Ø 确认发射天线和接收天线的准确性。
5.2. 开机
将转发器电缆连接后，再通过开关加电。
5.3. 使用
可以通过增益（“＋”、“－”）按钮调整信号的增益，并根据显示屏上的显示值确认状态。当显示值为 ‘-31dB’时，发射信号增益最大；当显示值为 ‘-61dB’时，发射信号增益最小。
备注：增益并非越大越好，收星的质量与卫星接收机、卫星接收天线、方向均有关系。操作时，调整增益及发射天线与接收天线的位置，可保证卫星接收机的良好收星。
5.4. 关机
关闭开关即可关机。
4. 维护及管理
6.1. 故障排查
Ø 不能锁定卫星信号
检查电缆连接是否完好，检查供电电源是否在规定值，检查发射天线和接收天线位置准确。如果仍出现问题，需返厂维修。
Ø 卫星信号质量不好
调整转发器的增益及接收天线和发射天线的位置。
6.1. 注意事项
Ø 禁止拆卸主机，拆开后不予保修；
Ø 确认输入电压后，才能加电；
Ø 接收天线在树荫下或被建筑物遮挡时，会影响卫星信号的强度；
Ø 发射天线被遮挡时，会影响卫星信号的强度。
Ø 装运设备前，应使用专门的包装箱；
Ø 装运设备时，应轻拿轻放，禁止重压、重创；
Ø 使用时应有防静电装置；
Ø 使用时应整齐、稳固。
