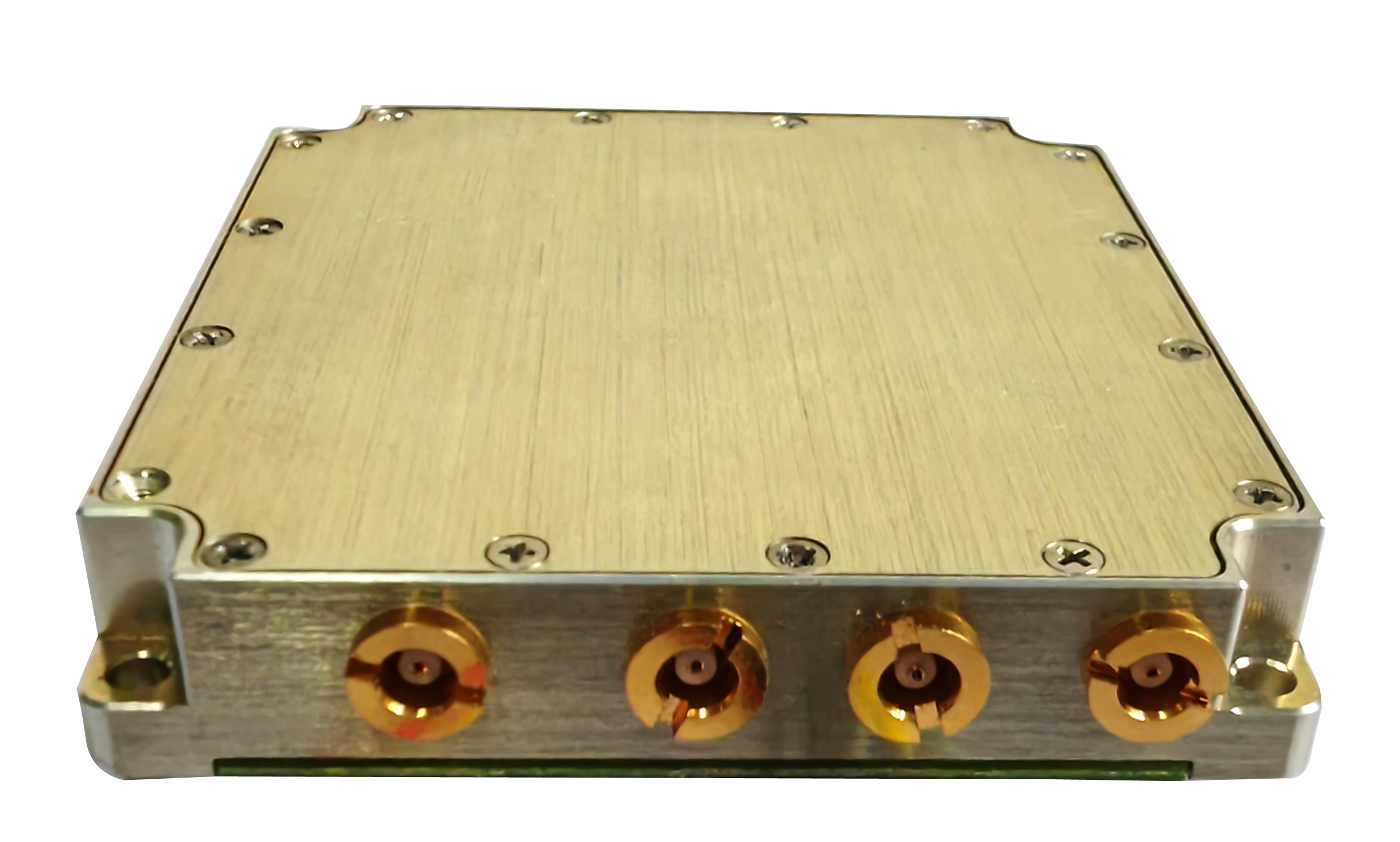

北斗三号抗干扰模块

产品概述

北斗三号抗干扰模块是由我公司自主研发的抗干扰处理模块，体积小，功耗低，抗干扰能力强，可作为抗干扰处理前端广泛应用于各型北斗抗干扰设备。模块实现多种宽带、窄带抗干扰功能；通过配置可以实现单频点具备最多 4 阵元抗宽带干扰功能；支持北斗区域体制和全球体制。

主要功能

 产品主要用于实时输出载体所在空间位置信息以及速度信息；

 具有自检功能；

 具有抗宽带干扰功能；

 能够接收并处理外部转发的卫星星历信息

主要指标

工作频点   BD3 B3

可处理干扰数目   4 阵元天线阵列情况下，可同时抑制 3 个宽带干扰和至少 1 个窄带干扰

阵元数量   4 通道形态模块单频点抗干扰模式，最大天线阵元数 4 个

干扰抑制能力   抗单干扰干信比≥95dB ；抗三干扰干信比≥85dB

定位精度   水平位置精度：8m（CEP）；垂直位置精度：9m（PE）

启动时间   冷启动：≤40s（民码）；

                 热启动（加注星历）：≤10s ；

                 失锁重定位时间：≤2s（失锁时间≤5s 条件下）

功耗         最大功耗：≤8W（P 码） 稳态≤7W

输出频度   最高 10Hz

电源性能

电压          9V～32V

环境适应性

工作温度 -40℃～+65℃ 存储温度 -55℃～+65℃

物理特性

结构尺寸 64mm×60 mm×15mm

重量          120g

接 口          1 路 RS232、2 路 RS422

射频输入   4 路 OSX-KYD46
