产品详情

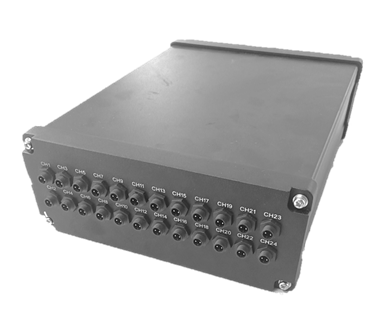

BT-2412超声轴力测量仪，基于声弹性原理，实现螺栓预紧力的精确测量，广泛应用于大型结构高强度螺栓施拧、复检和在线监测过程，如：风力发电机组法兰螺栓连接施工、复检、在线监测，水轮机组法兰螺栓连接施工、复检、在线监测。BT-2412内嵌高速FPGA，高速AD采样模块，实现超声波激发及高精度声时测量，配合超声轴力解算分析软件，实现预紧力精确测量。
参数 | 指标 | 备注 |
超声通道 | 24路 | 轮询采集, 5.08mm接线端子 |
温度通道 | 12路 | 5.08mm接线端子 |
声时分辨率 | 50 Ps | |
声时测量精度 | 1 ns | |
采样率 | 250 Mhz | 等效采样率 |
轴力精度 | 3%F.S. | 需要标定螺栓 |
适用传感器频率 | 1~10MHz | 可用通用探头 |
轮询采样频率 | 1～5 Hz | 与螺栓长度相关 |
单通道采样频率 | MAX 50Hz | 频率可调 |
比较阈值 | 50~3000mV | 远程可调 |
增益 | -10dB--30dB | 远程可调 |
发波电压 | 50~300 V | 远程可调 |
超声回波 | 全波采集 | 局部回波和全波采集可切换 |
接 口 | RJ45 | |
功 耗 | 5 W |
